Vessel visualization and inhibition of tumor growth after injection of nanosystems based on magnetic nanoparticles modified by serum albumin with free radical approach

Full Text

Обоснование

В последние десятилетия интенсивно изучаются возможности применения магнитных наночастиц (МНЧ) смешанного оксида железа (магнетита: FeO×Fe₂O₃, или Fe₃O₄) для диагностики и лечения различных заболеваний. Свойства таких наночастиц — магнитоуправляемость, способность к нагреву под действием переменного высокочастотного поля, изменение контрастности изображений [1, 2] — позволяют создавать на их основе функциональные системы с покрытием (рис. 1), например белковым, воздействующие на опухоль посредством гипертермии и доставляемых лекарственных препаратов [3–5], а также улучшающие визуализацию при магнитно-резонансной томографии (МРТ) и компьютерной томографии (КТ) [6, 7].

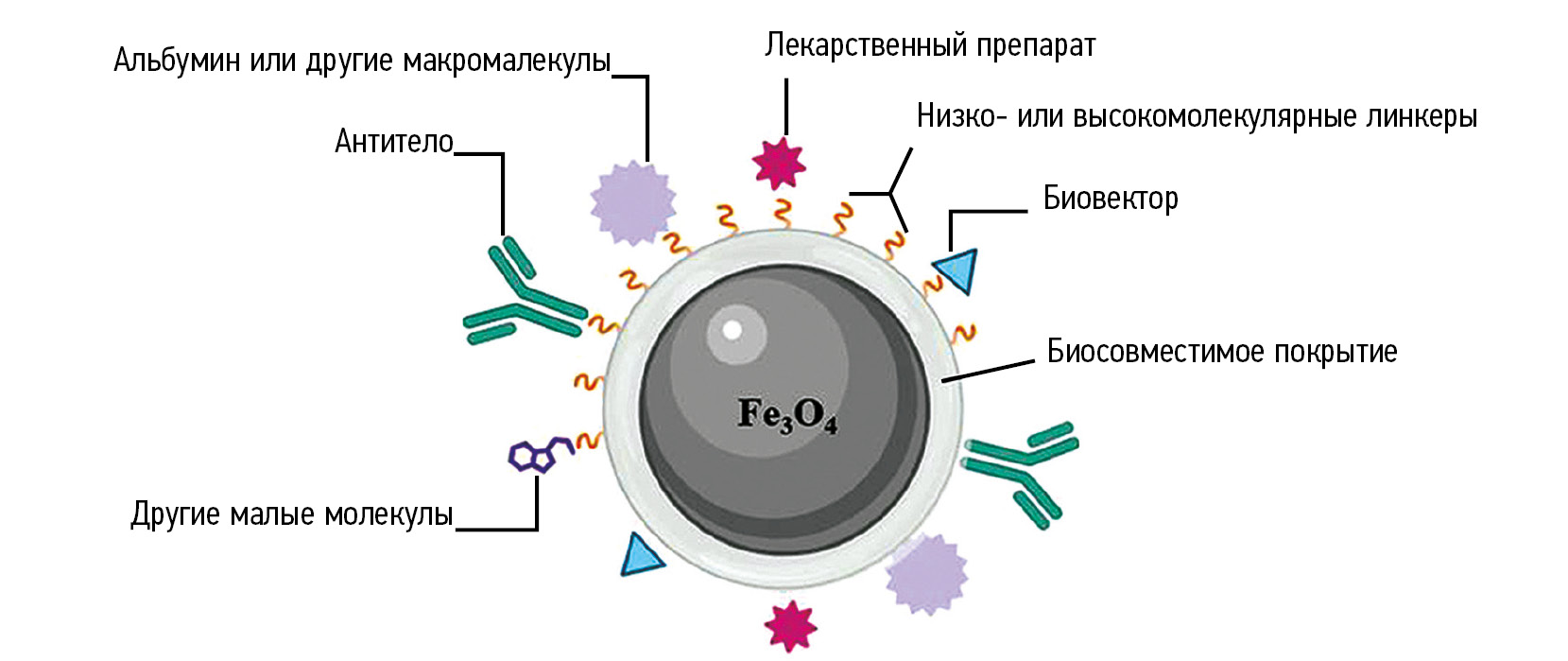

Рис. 1. Гибридные наносистемы биомедицинского назначения на основе наночастиц смешанного оксида железа Fe3O4.

Fig. 1. Hybrid nanosystems based on iron oxide nanoparticles (Fe₃O₄) for biomedical applications.



Покрытие наночастиц человеческим сывороточным альбумином (ЧСА) обеспечивает стабильность и биосовместимость наносистем, способствует длительной циркуляции и адресной доставке, защищая магнитное ядро от воздействия биологических жидкостей и предотвращая агломерацию частиц, при этом позволяя присоединять к нему биологически активные вещества. Альбумин — преобладающий белок плазмы (60%), выполняет функцию переносчика как эндогенных, так и экзогенных молекул, снижая их токсичность и скорость выведения [8, 9]. Покрытие на основе ЧСА способствует быстрому усвоению наносистем клетками и сохранности транспортируемого лекарства, в том числе препаратов для фотодинамической терапии [10–14].

Благодаря биоразлагаемости, отсутствию токсичности и иммуногенности альбумин также целесообразно использовать для покрытия МНЧ. Опухолевые клетки поглощают больше альбумина, чем нормальные [3], и в некоторых опухолях он может накапливаться [8]. Наночастицы магнетита с альбуминовым покрытием используют для транспортировки лекарственных препаратов [15] и их пролонгированного высвобождения [16], визуализации [17, 18] и лечения рака с помощью фотодинамической терапии [19], чему способствует долговременное сохранение наносистем в опухолевой ткани [20].

Для использования наносистем в клинической практике необходимо тщательное исследование свойств конкретных наночастиц с белковым покрытием и оценка их переносимости, специфической активности и контрастирующих свойств на экспериментальных моделях, в том числе предполагающая введение наносистем внутриартериально (в/а) в имплантированные опухоли.

Цель исследования — исследование на моделях in vitro и in vivo возможностей дальнейшего применения разработанных нами систем на основе МНЧ магнетита и ЧСА для векторной доставки лекарственных препаратов, гипертермии и магнитно-резонансных исследований опухолевых тканей, а также оценка их переносимости и побочных действий.

Материалы и методы

Объекты исследования

В работе исследованы созданные нами наносистемы диаметром 20–50 нм на основе МНЧ смешанного оксида железа, синтезированного и стабилизированного по методике, представленной в работе Прусакова В.Е. и соавт. [21], с белковым покрытием из ЧСА, которые получены путём адсорбции белка и закрепления свободнорадикальным методом на поверхности МНЧ молекул ЧСА [22] по Фентонподобной реакции (рис. 2), как описано в наших предыдущих работах [23, 24]. Методика позволяет сохранять функциональные свойства альбумина на поверхности МНЧ [25, 26] и включает приготовление реакционной системы, содержащей ЧСА и МНЧ в 0,05 М фосфатном буфере pH 6,5 с добавлением пероксида водорода. Для подбора условий нанесения покрытия из ЧСА на поверхность МНЧ концентрацию ЧСА варьировали от 0,4 до 3,2 мг/мл при постоянной концентрации МНЧ 0,2 мг/мл.

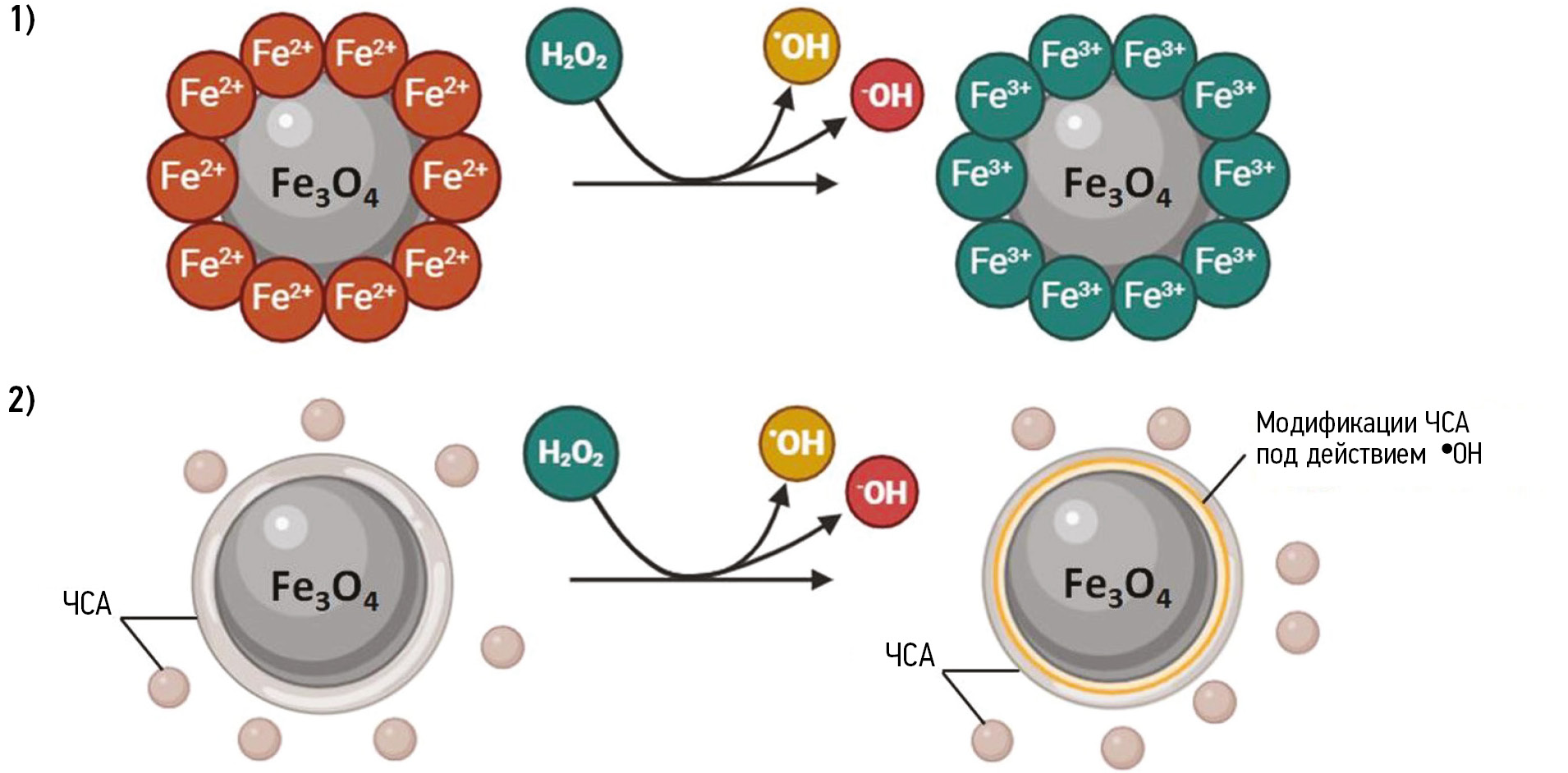

Рис. 2. Фентонподобная реакция на поверхности магнитных наночастиц в отсутствии (1) и в присутствии человеческого сывороточного альбумина (2): ЧСА — человеческий сывороточный альбумин.

Fig. 2. Fenton-like reaction on magnetic nanoparticles surface in the absence (1) and in the presence (2) of human serum albumin: ЧСА — human serum albumin.



Для оценки прочности белкового покрытия на поверхности частиц использовали методику с применением иммуноглобулина G (IgG), обладающего высоким сродством к поверхности наночастиц [27, 28] и свойством агрегировать с МНЧ, определяемым особенностями структуры альбуминового покрытия на МНЧ (устойчивостью и целостностью покрытия) [24], формируя агрегаты на основе МНЧ и IgG субмикронного и микронного размера. О сохранности адсорбционного слоя судили по изменению оптической плотности при добавлении к наносистемам иммуноглобулина G, а также по размерам частиц. Результаты оценивали с помощью спектрофотометра СФ-2000 («Спектр», Россия) на длине волны 450 нм и прибора динамического светорассеяния Zetasizer Nano S (Malvern, Великобритания), который использовали также для детекции размеров синтезированных МНЧ и наносистем. Доказана стабильность золя при хранении в течение 14 сут, достаточная для ввода образца в модели животных.

Условия и продолжительность исследования

Исследования проводились на базе Института биохимической физики им. Н.М. Эмануэля Российской академии наук и Национального медицинского исследовательского центра онкологии им. Н.Н. Блохина с февраля 2019 г. по октябрь 2022 г.

Агглютинационный тест

Агглютинацию оценивали под контролем световой микроскопии. Для исследования цельную кровь и препараты МНЧ и наносистем смешивали в соотношении 1:1 на предметном стекле и анализировали при увеличении в 400 раз. Критерий оценки — отсутствие агглютинации эритроцитов в поле зрения.

Сформированные группы

Исследование противоопухолевой активности выполнено на 8-недельных половозрелых крысах-самцах массой тела 80–100 г c трансплантированным внутримышечно (в/м) гепатоцеллюлярным раком печени крыс РС1 из банка учреждения. Для моделирования опухоли РС-1 в заднюю группу мышц бедра (бассейн кровоснабжения бедренной артерии, arteria femoralis) вводили по 0,25 мл 20% взвеси опухолевой ткани в растворе Хенкса.

Золь наносистем с концентрацией 0,2 мг/мл по МНЧ вводили однократно в/а крысам с развившимся опухолевым узлом V_cp=6,0–6,5 см³ (n=20) в 3 различных дозах и V_cp=9,5–10,5 см³ (n=10), контрольные и опытные группы включали по 5 животных. Хирургический доступ к бедренной артерии крыс выполняли под наркозом с помощью препарата Золетил-100 (Virbac, Франция) в/м и соответствующего инструментария. Препарат вводили струйно, используя инфузионную систему, составленную из в/в периферического катетера «бабочка» G27 (Troge, Германия) и пластикового шприца 1,0 мл без иглы.

Оценка контрастирующих свойств

Исследование контрастирующих свойств систем на основе МНЧ и ЧСА in vivo проведено методами рентгенографии и КТ после предварительной оценки возможности контрастирования при КТ in vitro. Оценку контрастирования в/м опухоли у крыс проводили двукратно — через 30 мин и через 14 дней после однократного в/а введения в диапазоне доз 0,1 мл (n=5), 0,2 мл (n=5) и 0,3 мл (n=5) золя наносистем на лапку, что соответствует 20, 40 и 60 мкг МНЧ. Группа отрицательного контроля получила в/а 1,0 мл физиологического раствора.

Оценка переносимости

Оценку переносимости in vivo проводили при в/а введении крысам под контролем локальной симптоматики: местно-раздражающее действие, болевой синдром на введение, ишемизация тканей лапки, самоампутация лапки (частичная — пальцы, полная). О возможной системной токсичности судили по ожидаемой гибели крыс.

Оценка воздействия на рост опухолей

Ингибирование роста опухоли оценивали после однократного в/а введения наносистем: в диапазоне доз 0,1 (n=5), 0,2 (n=5) и 0,3 мл (n=5) для крыс с развившимся опухолевым узлом V_cp=6,0–6,5 см³ и в дозе 0,3 мл (n=5) для крыс с развившимся опухолевым узлом V_cp=9,5–10,5 см³ по уменьшению скорости роста развившейся опухоли, для чего измеряли объём опухоли до введения наносистем (до лечения), на 4, 7, 10, 13, 16 и 21-е сутки после лечения. Затем определяли V_cp опухолей (арифметическое среднее объёмов опухолей животных соответствующей группы) перед началом (V₀) и на t сутки после начала лечения (V_t).

Торможение роста опухоли (ТРО) оценивали по формуле, сравнивая различия в размерах опухолей между контрольной (V_c) и опытной (V_e) группами:

$TPO=\left[\frac{V_c-V_e}{V_c}\right]\times 100\%$,

где V_с — средний объём опухолей в контрольной группе, мм³, V_е — средний объём опухолей в опытной группе, мм³. Значимыми считали значения ТРО ≥50%

По соотношению V_t/V₀ рассчитывали ИПО в группах. Также использовали характеристику τ — время удвоения объёма опухоли и К — коэффициент эффективности лечения в сравнении с группой контроля роста опухоли, рассчитываемый как соотношение (τ опыта) / (τ контроля).

Верификацию ингибирующего действия наносистем выполняли с помощью оценки лечебного патоморфоза в ткани РС1 после окончания эксперимента [29].

Этическая экспертиза

Все эксперименты проводили в соответствии с международно признанными принципами использования лабораторных животных и ухода за ними, как описано в Директиве ЕС 2010/63/EU. Проведённая работа соответствует этическим принципам. Решение заседания Комиссии по биоэтике Федерального государственного бюджетного учреждения «Национальный медицинский исследовательский центр онкологии имени Н.Н.Блохина» Министерства здравоохранения Российской Федерации 2022-8 от 11 июля 2022 г.

Статистическая обработка

Результаты подвергали статистической обработке с помощью программы открытого доступа Statistica с использованием критерия T-test Фишера, значимыми считали различия при р ≤0,05.

Результаты

Подбор условий получения наносистем на основе магнитных наночастиц и человеческого сывороточного альбумина

Показано, что при варьируемом отношении концентраций наночастиц и ЧСА в реакционной системе (от 2 до 18 мг/мг) и варьируемом времени инкубации систем (30 мин, 90 мин, 24 ч) более прочное покрытие формируется за 1 сутки при концентрации ЧСА в реакционной системе выше 2 мг/мл, то есть при соотношении ЧСА/МНЧ, превышающем 10 мг/мг. Устойчивость покрытия к действию иммуноглобулина G (0,06 мг/мл) и целостность покрытия увеличиваются по мере повышения концентрации белка и времени инкубации реакционной системы (рис. 3). Соотношение ЧСА/МНЧ=10 мг/мг выбрано для закрепления покрытия по свободнорадикальному механизму, эффективность закрепления доказана также с применением иммуноглобулина G.

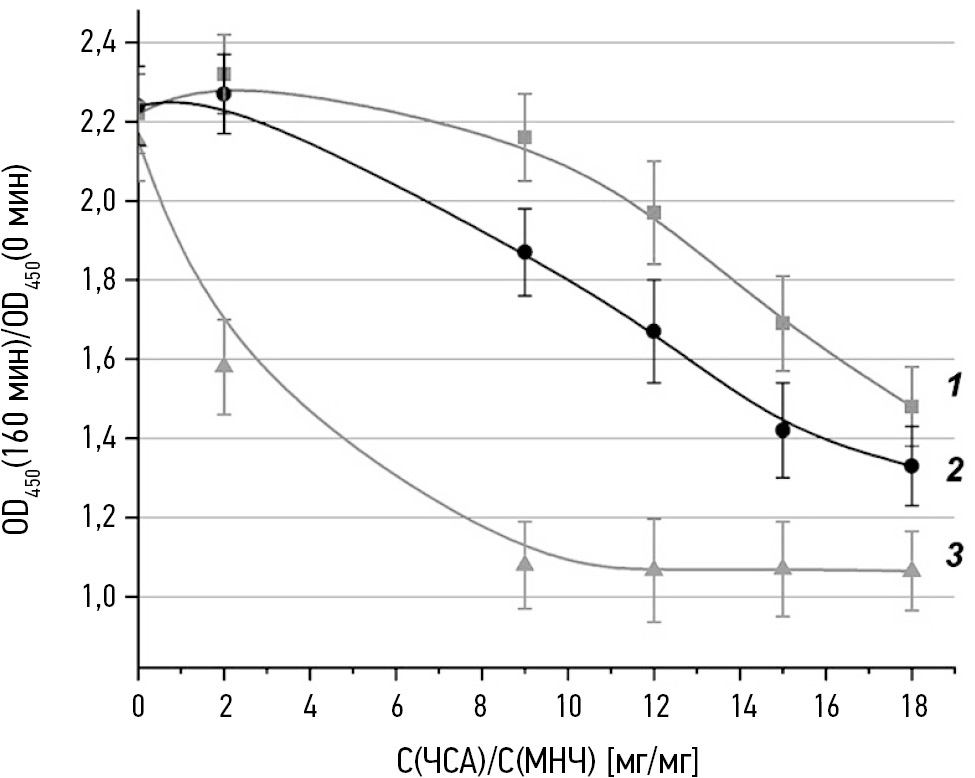

Рис. 3. Зависимость относительной оптической плотности от соотношения концентраций магнитных наночастиц (МНЧ) и человеческого сывороточного альбумина (ЧСА) в реакционных системах после добавления иммуноглобулина G. Время инкубирования систем до добавления иммуноглобулина G: 1 — 30 мин, 2 — 90 мин, 3 — 24 ч.

Fig. 3. Dependence of relative optical density on the ratio of magnetic nanoparticles (МНЧ) and human serum albumin (ЧСА) concentrations in the reaction systems after immunoglobulin G addition. Incubation time of the systems before addition of immunoglobulin G: 1 — 30 minutes, 2 — 90 minutes, 3 — 24 hours.



КТ-исследование и рентгенография при применении наносистем

Исследование in vitro показало выраженное контрастирование. Плотность препарата составила от –54 до –120 единиц по шкале Хаунсфилда (HU), что соответствует плотности жировой/соединительной ткани. Изучение in vivo в диапазоне доз показало не зависящее от дозы выраженное контрастирование сосудистого русла опухоли. Плотность сосудов опухоли составила от –47 до –80 HU при плотности ткани опухоли от –24 до –26 HU. МНЧ показали выраженные и стойкие контрастирующие способности по результатам КТ-исследования. Контрастирование сосудов, выявленное через 30 мин после в/а введения, сохранялось в течение 14 дней наблюдения. Длительное сохранение контрастирующего эффекта при КТ-исследовании свидетельствует о стабилизации наносистем или МНЧ в сосудах опухоли (рис. 4), тогда как метод рентгенографии (рис. 5) не позволяет детектировать частицы.

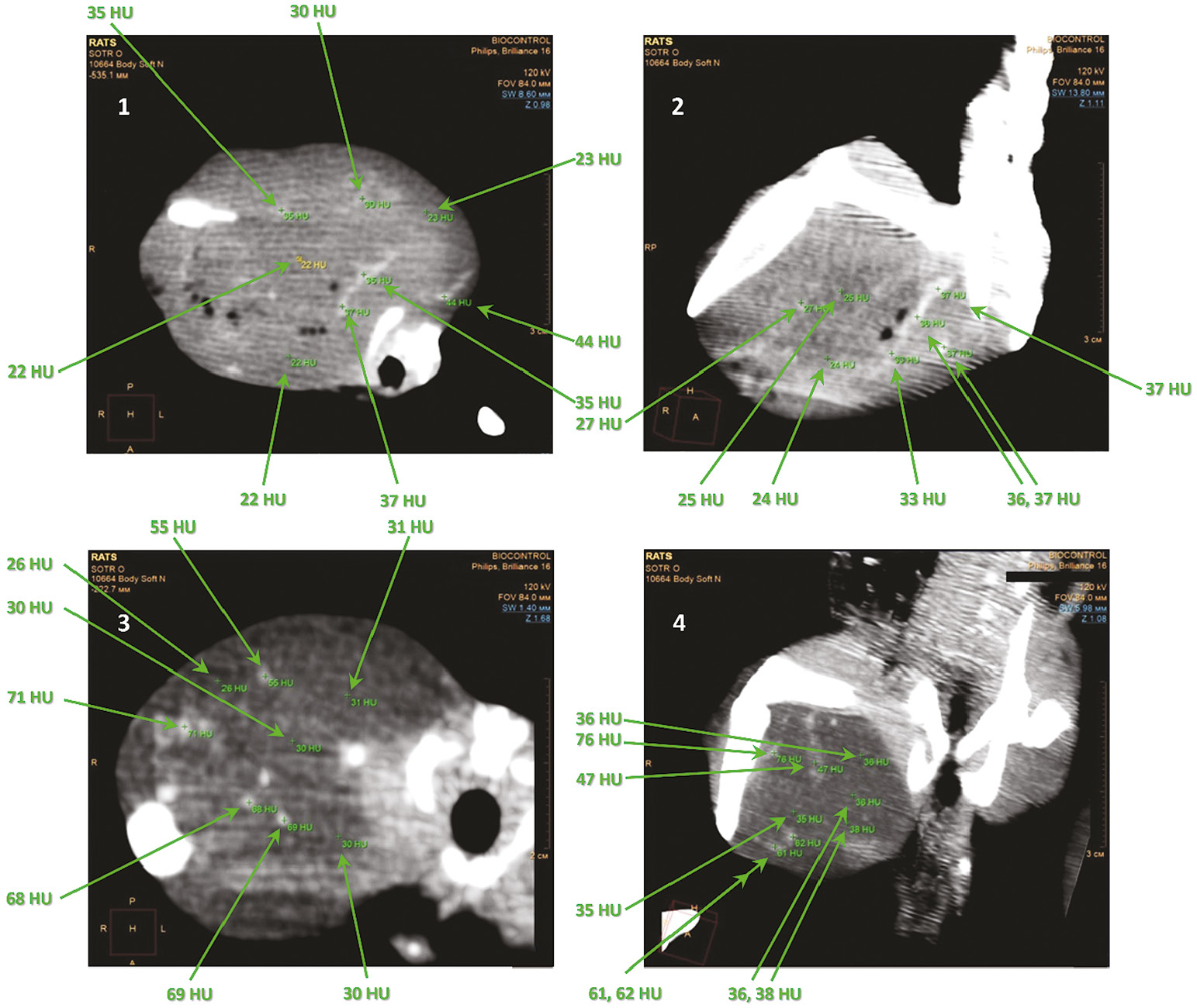

Рис. 4. КТ-исследование опухолевого узла под двумя разными углами (в поперечной и сагиттальной плоскостях) в бедренной мышце крысы через 30 мин (1, 2) и 14 дней (3, 4) после введения наносистем на основе магнитных наночастиц и человеческого сывороточного альбумина (в количестве 60 мкг по магнитным наночастицам).

Fig. 4. CT imaging of the tumor node from two different angles (transverse and sagittal planes) in the rat femoral muscle after 30 minutes (1, 2) and 14 days (3, 4) after the injection of nanosystems based on magnetic nanoparticles and human serum albumin (corresponding to 60 μg magnetic nanoparticles).

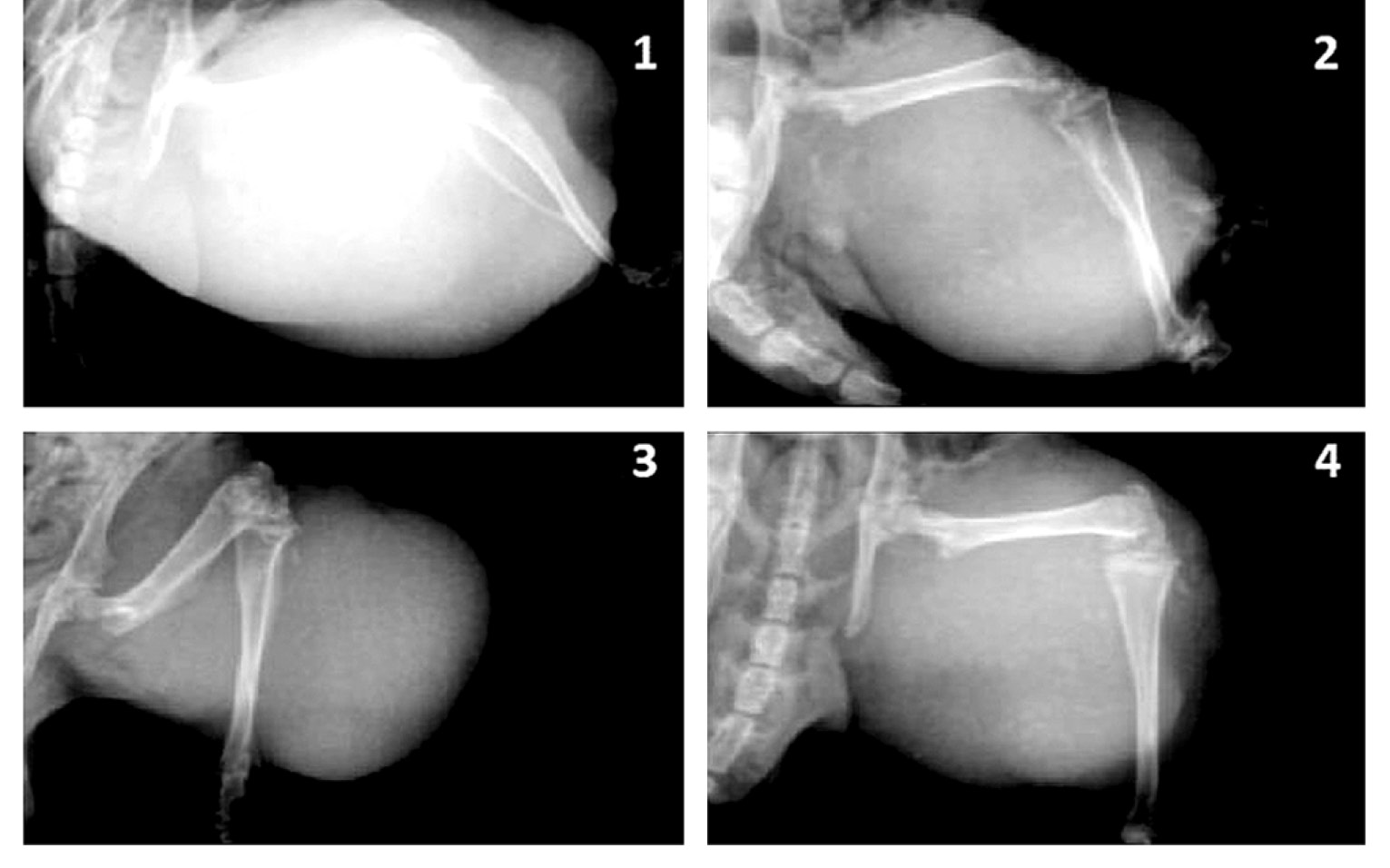

Рис. 5. Рентгенологическое исследование через 30 мин после введения наносистем на основе магнитных наночастиц и человеческого сывороточного альбумина в количестве 40 мкг по магнитным наночастицам (1) и через 14 дней после введения наносистем в количестве 20 мкг (2), 40 мкг (3) и 60 мкг (4) по магнитным наночастицам.

Fig. 5. X-ray imaging after 30 minutes after injection of nanosystems corresponding to 40 μg of magnetic nanoparticles (1) and 14 days after injection of nanosystems corresponding to 20 μg (3), 40 μg (3) and 60 μg (4) of magnetic nanoparticles.



Переносимость препарата наносистем in vitro и in vivo

Исследование переносимости in vitro позволило установить, что МНЧ и препарат наносистем не приводят к агглютинации форменных элементов крови (рис. 6), таким образом, предполагается отсутствие тромбообразования при в/а ведении систем in vivo. При в/а введении крысам с в/м трансплантированным РС-1 доказана хорошая переносимость препарата, болевой синдром не зарегистрирован ни у одного животного. В течение всего периода наблюдения не отмечено местно-раздражающего действия (цианотичности, отёков, некроза, отторжения тканей), системной токсичности, снижения массы тела или гибели.

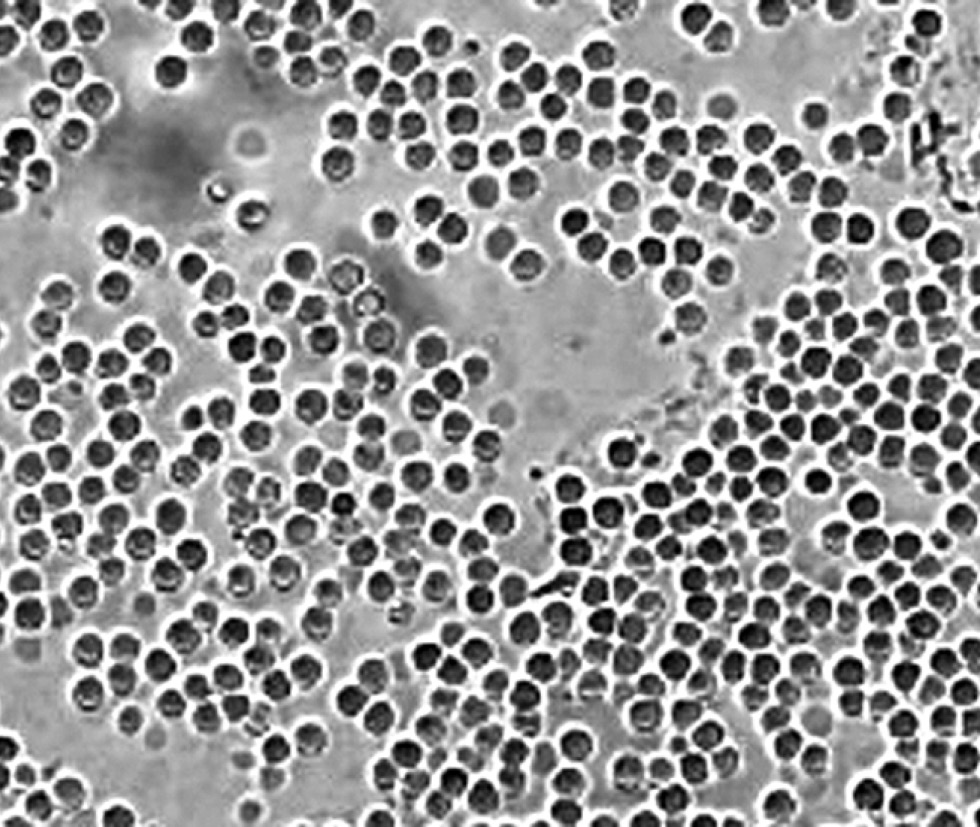

Рис. 6. Микроскопическое исследование цельной крови и препарата магнитных наночастиц 1:1 (увеличение микроскопа при ×400).

Fig. 6. Microscopic imaging of whole blood and magnetic nanoparticles 1:1 (magnification ×400).



Ингибирующее действие наносистем на опухоли и количественное определение параметров ингибирования

Эксперимент по воздействию наносистем на опухоль начинали при достижении объёма, обеспечивающего выраженное сосудистое русло. Предварительные результаты исследований показали, что развивающиеся в мышцах бедра крыс c лигированной бедренной артерией опухолевые узлы без лечения (группа контроля) после трансплантации растут быстро: удвоение опухолевой массы зарегистрировано примерно на 5-й день наблюдения. Измерение опухолей в группах контрольных и опытных животных показано на примере опухолей с размерами в начале лечения V_cp=9,5–10,5 см³. Так, опухоли достигают на 21-е сутки роста (начало лечения) объёмов, соответствующих V₀=9107,4±506,5 мм³, а на 34-е сутки (окончание наблюдения) — V_t4=95 726,9±38 040,3 мм³. В этот период ИПО составил V_t4/_V0=11±4,5. В группе крыс, получавших в/а наносистемы в дозе 0,1 мл (20 мкг по МНЧ), опухоли с исходным объёмом в начале лечения V₀=10 523,2±1026,2 мм³ на 13-й день наблюдения выросли до V_t4=49 801,0±6011,2 мм³. ИПО составил V_t4/V₀=4,7±0,5. Увеличение однократной дозы препарата до 0,2 мл (40 мкг по МНЧ) и 0,3 мл (60 мкг по МНЧ) показало схожие клинические результаты. На 13-е сутки после введения наносистем опухоли увеличились до V_t4=54 670,2±17 983,4 мм³ (против V₀=10 164,9±2645,9 мм³) и до V_t4=43 342,5±14 637,2 мм³ (против V₀=9739,5±3388,7 мм³) соответственно. ИПО в этих группах составил V_t4/V₀=5,5±1,4 и V_t4/V₀=4,5±1,3 соответственно. В группах эксперимента отмечено двукратное замедление роста опухоли по сравнению с группами контроля, удвоение объёма опухоли зарегистрировано на 10–11-й день после введения наносистем на основе МНЧ и ЧСА. На рис. 7 представлены результаты определения ИПО в экспериментах, проведённых на опухолях с размерами в начале лечения 6,0–6,5 и 9,5–10,5 см³, характеризуемые значимым ТРО, а на рис. 8 — данные по времени удвоения объёма опухоли (τ) и коэффициенту эффективности лечения в сравнении с группой контроля роста опухоли К, иллюстрирующие замедление роста опухоли в присутствии наносистем.



Рис. 7. Влияние наносистем на основе магнитных наночастиц и человеческого сывороточного альбумина, введённых в количестве 60 мкг (по массе магнитных наночастиц), на индекс прироста опухолей (ИПО), характеризуемых размерами в начале лечения Vcp=9,5–10,5 см3 (1, 2) и Vcp=6,0–6,5 см3 (3, 4).

Fig. 7. The effect of nanosystems injected in an amount of 60 μg by magnetic nanoparticles on the tumor growth index (TGI), characterized by the size at the beginning of treatment V_av=9.5–10.5 cm³ (1, 2) and V_av=6.0–6.5 cm³ (3, 4).

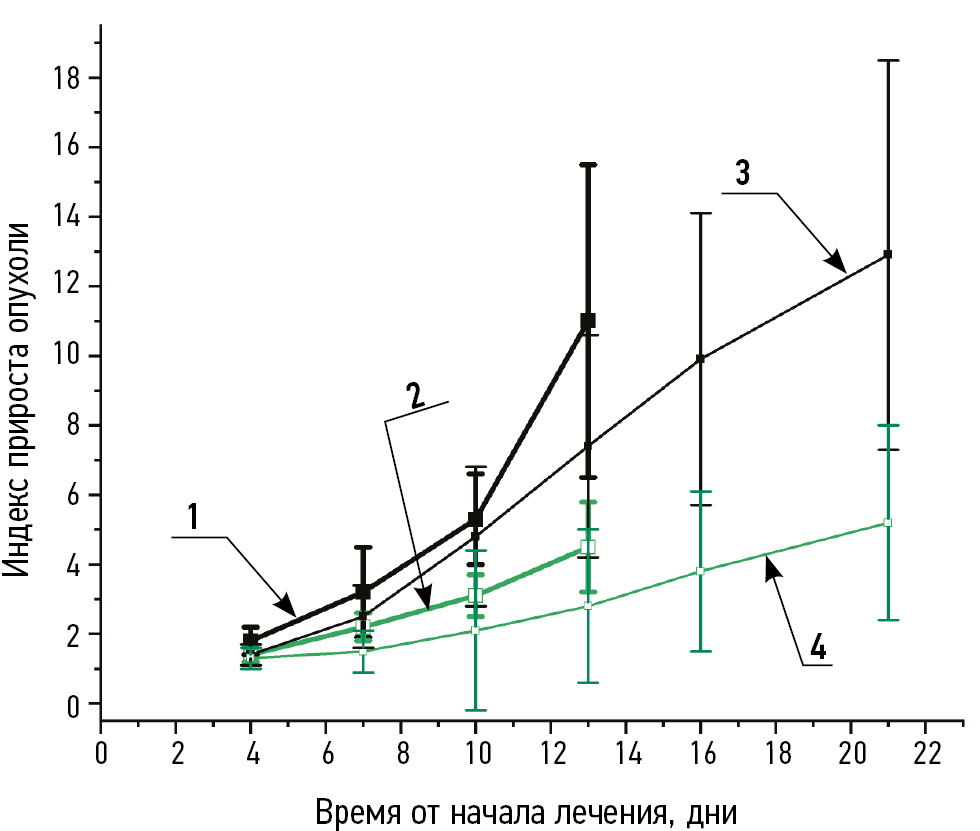

Рис. 8. Влияние наносистем на основе магнитных наночастиц и человеческого сывороточного альбумина, введённых в различных количествах по массе магнитных наночастиц: группа 1 — 0 мкг, группа 2 — 20 мкг, группа 3 — 40 мкг, группа 4 — 60 мкг; τ время удвоения объёма опухоли; числа, расположенные над столбцами, представляют собой коэффициент эффективности терапии в сравнении с контрольной группой, в которой наблюдался рост опухоли (K).

Fig. 8. The effect of nanosystems injected in various quantities: group 1 — 0 μg, group 2 — 20 μg, group 3 — 40 μg, group 4 — 60 μg (by magnetic nanoparticles) on the time of doubling the volume of the tumor. The numbers above the columns represent the coefficient of treatment effectiveness in comparison with the control group where tumor growth was observed (K).



Анализ лечебного патоморфоза

Анализ лечебного патоморфоза показал соответствие эффективности замедления роста увеличению площади некроза в опухоли. В контрольной группе общая площадь некроза составила 25–30% опухоли. В группе эксперимента отмечено двукратное увеличение площади некроза — она составила в разных срезах 50–75% опухоли.

Обсуждение

Результаты нашего исследования подтверждают, что разработанные наносистемы (МНЧ с альбуминовым покрытием) могут быть пригодны для использования в тераностике онкологических заболеваний. Потенциально их можно применять для мультимодальной визуализации [7, 30] с помощью КТ и МРТ и одновременно для адресной доставки лекарственных средств, закреплённых на белковой поверхности частиц, и/или вызванной гипертермии опухолевой ткани из-за воздействия электрическим током на магнитное ядро наночастиц. Введение наносистем не приводило к немедленным или отсроченным побочным реакциям за время наблюдения, что говорит в пользу безопасности диагностического и терапевтического воздействия на опухоли с использованием наносистем. Полученные результаты делают наносистемы на основе МНЧ и ЧСА привлекательными объектами для дальнейшей модификации как лекарственными веществами, так и биовекторами для их нацеленного воздействия на опухоли в живом организме.

Предложенный нами способ получения белкового покрытия на поверхности МНЧ в условиях 10-кратного массового избытка молекул ЧСА, обеспечивающего целостность и устойчивость покрытия, и образования свободных радикалов путём Фентонподобной реакции обеспечивает получение наносистем, которые показали свою применимость в физиологических условиях. Кроме того, метод нанесения альбумина на наночастицы без токсичных сшивающих агентов повышает безопасность использования наносистем.

Выявленная в исследовании стойкая фиксация наносистем (МНЧ) в мелких сосудах опухоли даёт основание предполагать ингибирование роста опухоли под действием наносистем из-за эффекта эмболизации [31]. Тогда как эмболизация, вероятно, достигается в настоящей работе введением наносистем в артерию, питающую опухоль. В будущих исследованиях планируется проверка возможности локализовать наносистемы в опухоли, используя свойства магнитного ядра при системном введении.

Важно отметить, что наночастицы, покрытые ЧСА, катализируют образование активных форм кислорода in vivo, вызывая повреждение клеток, и эффективны для подавления роста опухоли путём ферроптоза, что продемонстрировано в нескольких исследованиях [32–35]. В наших предыдущих исследованиях [36, 37] с помощью колориметрического теста мы доказали пероксидазоподобную активность наших МНЧ в присутствии ЧСА и наносистем, сохраняющуюся в течение по меньшей мере 7 дней после их синтеза, однако для объяснения ферроптозом выявленного в настоящей работе цитотоксического эффекта на клетки опухоли, приводящего к замедлению её роста, требуются дополнительные исследования.

В целом результаты исследования подтвердили стабильность созданных нами наносистем и долговременное пребывание в кровеносных сосудах опухоли, позволяющее визуализировать их с помощью КТ и МРТ, и замедление роста опухоли под действием наносистем при их в/а введении в месте локализации опухоли. Это позволяет прогнозировать возможность эффективного использования наших наносистем в тераностике опухолей, включая долгосрочную терапию и фототераностику при лечении глубоко расположенных опухолей [38]. Также следует отметить, что обеспечение эмболизирующего действия наносистем на сосуды опухоли, применение частиц с магнитными свойствами (в частности, наночастиц оксидов железа) и частиц на основе альбумина — современные активно исследуемые подходы в борьбе с гепатоцеллюлярным раком [39].

Ограничения исследования

Несмотря на показанные результаты, наши эксперименты не дают ответов на вопросы долговременных эффектов наносистем in vivo, в том числе о возможности отложенных токсических побочных действий после более длительного воздействия на опухоль. Кроме того, дополнительного изучения требуют вопросы о времени удержания наносистем на основе МНЧ и ЧСА в опухолях и их распределения в других органах, влияния на здоровые ткани, зависимости эффекта от способа введения наносистем. Кроме того, следует отметить, что результаты, полученные в экспериментах на животных моделях, невозможно автоматически экстраполировать на клиническую ситуацию. В связи с отсутствием контроля в виде МНЧ без покрытия невозможно утверждать, что слой из ЧСА оказывает дополнительное влияние на аккумуляцию наносистем в сосудах опухоли и что в сосудах детектируются МНЧ не без покрытия, а в составе наносистем. Ответы на некоторые из этих вопросов мы сможем получить на следующих этапах наших исследований.

Заключение

Наночастицы магнетита с альбуминовым покрытием широко изучаются в качестве объекта, перспективного для использования в тераностике опухолей. Уже разработаны и в исследовательской практике применяются методы визуализации и лечения с их помощью. Однако и в настоящее время дополнительного изучения и усовершенствования требуют методы изготовления наносистем и их воздействия на организм.

В ходе нашего исследования с использованием оригинального свободнорадикального подхода синтезированы наносистемы на основе МНЧ смешанного оксида железа, покрытые иммобилизованным на их поверхности ЧСА, а также впервые проведена одновременная оценка воздействия разработанных наносистем на опухоли и возможности их визуализации. Получен стабильный золь наносистем диаметром 20–50 нм. Устойчивость и целостность покрытия из альбумина на МНЧ подтверждена путём добавления белка крови иммуноглобулина G к наносистемам.

Частицы введены в/а крысам с привитыми опухолями РС-1 (гепатоцеллюлярный рак). Эксперименты позволили наблюдать более чем двукратное замедление роста опухоли, соответствующее увеличению площади некроза на срезе. Доказано отсутствие побочных реакций: болевого синдрома на введение частиц, ишемизации тканей и самоампутации лапки, системной токсичности.

Полученные результаты свидетельствуют о хороших перспективах изучаемого подхода к тераностике опухолей. Долговременное воздействие предложенных наносистем как на опухоль, так и на здоровые ткани требует дальнейших исследований.

Дополнительная информация

Источник финансирования. Работы по подбору условий получения покрытия из альбумина на поверхности наночастиц и анализу возможностей применения наносистем in vivo выполены при финансовой поддержке Российского научного фонда, проект № 22-75-10150. Разработка подходов по использованию IgG для оценки свойств покрытий из человеческого сывороточного альбумина на магнитных наночастицах проведена при поддержке из средств федерального бюджета Министерства науки и высшего образования РФ в рамках Государственного задания Института биохимической физики им. Н.М. Эмануэля Российской академии наук (темы № 122041300210-2, 122041300207-2). В работе использовано оборудование Центра коллективного пользования «Новые материалы и технологии» Института биохимической физики им. Н.М. Эмануэля Российской академии наук.

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Вклад авторов. Все авторы подтверждают соответствие своего авторства международным критериям ICMJE (все авторы внесли существенный вклад в разработку концепции, проведение исследования и подготовку статьи, прочли и одобрили финальную версию перед публикацией). Вклад в работу распределён следующим образом: А.В. Бычкова, Д.С. Хачатрян, В.С. Покровский, М.Н. Якунина — разработка дизайна исследования; А.В. Бычкова, М.В. Лопухова, В.В. Каспаров, М.Н. Якунина — экспериментальная работа; А.В. Бычкова, В.С. Покровский, М.Н. Якунина, М.В. Лопухова, М.Э. Суханова — анализ данных; А.В. Бычкова, М.Н. Якунина, В.С. Покровский, М.С. Вересова — редактирование и написание текста.

Additional information

Funding source. The work on the design of albumin coating on the surface of nanoparticles and the analysis of the possibilities of using nanosystems in vivo are carried out with the financial support of the Russian Science Foundation, project No. 22-75-10150, https://rscf.ru/project/en/22-75-10150/. The development of approaches for the use of IgG to evaluate the properties of human serum albumin coatings on magnetic nanoparticles was carried out with the support from the federal budget of the Ministry of Science and Higher Education of the Russian Federation under the State Assignment of the Institute of Biochemical Chemistry of Russian Academy of Sciences (topics No 122041300210-2, 122041300207-2). The equipment from the Core Facility of the Emanuel Institute of Biochemical Physics, Russian Academy of Sciences “New Materials and Technologies” was used in this work.

Competing interests. The authors declare the absence of obvious and potential conflicts of interest related to the publication of this article.

Authors’ contribution. All authors made a substantial contribution to the conception of the work, acquisition, analysis, interpretation of data for the work, drafting and revising the work, final approval of the version to be published and agreeing to be accountable for all aspects of the work. A.V. Bychkova, D.S. Khachatryan, V.S. Pokrovsky, M.N. Yakunina — development of research design; A.V. Bychkova, M.V. Lopukhova, V.V. Kasparov, M.N. Yakunina — experiments; A.V. Bychkova, V.S. Pokrovsky, M.N. Yakunina, M.V. Lopukhova, M.E. Sukhanova — data analysis; A.V. Bychkova, M.N. Yakunina, M.V. Lopukhova, V.S. Pokrovsky, M.S. Veresova — editing and writing of text.

About the authors

Anna V. Bychkova

Emanuel Institute of Biochemical Physics of Russian Academy of Sciences

Author for correspondence.
Email: anna.v.bychkova@gmail.com
ORCID iD: 0000-0001-6367-0923
SPIN-code: 2180-2705

Cand. Sci. (Chemistry)

Russian Federation, Moscow

Marina N. Yakunina

N.N. Blokhin National Medical Research Center of Oncology

Email: irsovet@yandex.ru
ORCID iD: 0000-0002-5278-1641

Dr. Sci. (Vet.)

Russian Federation, Moscow

Mariia V. Lopukhova

Emanuel Institute of Biochemical Physics of Russian Academy of Sciences

Email: mahlop1@yandex.ru
ORCID iD: 0009-0002-4701-0815
SPIN-code: 9921-9170
Russian Federation, Moscow

Vadim S. Pokrovsky

Emanuel Institute of Biochemical Physics of Russian Academy of Sciences; N.N. Blokhin National Medical Research Center of Oncology; RUDN University

Email: pokrovskiy-vs@rudn.ru
ORCID iD: 0000-0003-4006-9320
SPIN-code: 4552-1226

MD, Dr. Sci. (Med.)

Russian Federation, Moscow; Moscow; Moscow

Mariia S. Veresova

Emanuel Institute of Biochemical Physics of Russian Academy of Sciences

Email: veresovamariiaa@gmail.com
ORCID iD: 0009-0004-4069-6011
Russian Federation, Moscow

Marina E. Sukhanova

RUDN University

Email: sukhanova-me@rudn.ru

Cand. Sci. (Biology)

Russian Federation, Moscow

Valery V. Kasparov

Emanuel Institute of Biochemical Physics of Russian Academy of Sciences

Email: vvkas@yandex.ru
ORCID iD: 0000-0002-0438-2451
SPIN-code: 5283-7920

Cand. Sci. (Chemistry)

Russian Federation, Moscow

Derenik S. Khachatryan

Emanuel Institute of Biochemical Physics of Russian Academy of Sciences

Email: derenik-s@yandex.ru
ORCID iD: 0000-0002-5490-5652
SPIN-code: 3221-3444

Cand. Sci. (Chemistry)

Russian Federation, Moscow

References

Supplementary files
